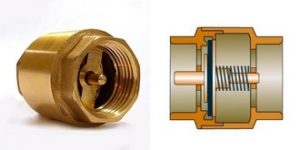

Обратный клапан: особенности

Перепускной клапан помогает выровнять давление в системе отопления, где могут возникать препятствия для свободной циркуляции жидкости. Его место — после насоса, между подающим и обратным участками системы. В отличие от обратного клапана запирающий сегмент здесь подпружинен с обеих сторон и открывается в сторону меньшего давления. Благодаря настроенным на определенный перепад давления регулирующим пружинам, клапан перебрасывает избыток жидкости из подающего трубопровода в обратный, обеспечивая стабильность работы циркуляционного насоса.

Подпиточный клапан имеет схожий принцип устройства, но предназначен для заливки замкнутых систем или их подпитки извне в случае, если давление упадает ниже допустимого уровня.

Говоря о сантехнической арматуре, нельзя ограничиться только запорно-регулирующей. Хотя бы вскользь упомянем о существовании присоединительной, распределительной и групп безопасности, также весьма востребованных конечным потребителем.

К присоединительной арматуре относят всевозможные фитинги, переходники и узлы подключения.

К распределительной — коллекторы для разделения одного потока на несколько. В системах отопления их устанавливают для равномерного распределения теплоносителя по стоякам и радиаторам, в системах водоснабжения они служат для развода жидкости по различным водопотребляющим точкам (ваннам, раковинам и т.п.).

Группы безопасности предназначены в основном для установки в индивидуальных системах отопления, на котлах и бойлерах. Они объединяют несколько устройств, призванных защитить ее от каких бы то ни было неожиданностей. Так, одним из обязательных элементов является манометр, позволяющий своевременно заметить повышение давления и ликвидировать его, слив часть жидкости с помощью шарового крана. Последний нередко заменяют сбросным клапаном, срабатывающим автоматически: как только давление начинает «зашкаливать», он открывается, выпуская часть жидкости.

С помощью устройства, именуемого краном Маевского или просто воздухоотводчиком, из системы стравливают воздух, присутствие которого крайне нежелательно не только из-за вызываемой им коррозии, но и из-за возможных скачков давления и возникновения воздушных пробок.

Ответственность за чистоту потока (даже в индивидуальных системах отопления и водоснабжения из-за наличия в воде взвесей, примесей и воздуха, способствующего коррозии металлических элементов) и, как следствие, за безопасность многих бытовых приборов лежит на фильтрах. Наиболее простая и распространенная разновидность — сетчатые. В них путь потоку преграждает мелкоячеистая металлическая сетка. Устройства нередко дополняют одним или двумя манометрами, что позволяет отслеживать степень загрязнения и вовремя прочищать их.
